Подключение GIDROLOCK PREMIUM PLUS RADIO Wi-Fi

Порядок установки и монтажа блока управления:

Снимите крышку блока и установите посредством саморезов и дюбелей обратную часть корпуса на ровной поверхности стены.

Подключите питание 220 В к клеммам блока управления L и N. Питающий кабель, а, также все последующие провода дополнительного оборудования необходимо пропустить через отверстия в съемной части крышки блока управления.

ВНИМАНИЕ! При подключении кабеля 220 В необходимо отключить автомат питающей сети.

Подключение проводных датчиков WSP, WSP2, WSP+ осуществляется в клеммы INP и GND (см. схему ниже).

В случае, если необходимо подключить большее количество датчиков чем 7 (семь зон INP1-INP7), то датчики WSP и WSP2 подключаются к клеммам параллельно.

Датчики WSP+ подключаются только в отдельные клеммы INP и GND. Параллельное подключение не допускается.

Если, штатной длины провода датчика недостаточно, то можно применить кабель типа «витая пара», например: FTP 2x2x0.52, UTP 2x2x0.52. Допускается увеличение длины провода до 100м.

Подключение шаровых электроприводов осуществляется согласно схеме. Провода от электроприводов соответствуют клеммам блока управления:

Жёлтый - OUT;

Коричневый - +U;

Белый - GND;

Зелёный - PE.

Провода от двух и более электроприводов заводятся параллельно.

ВНИМАНИЕ: Соответствие цвета проводов обозначенным клеммам проверять на корпусе электропривода.

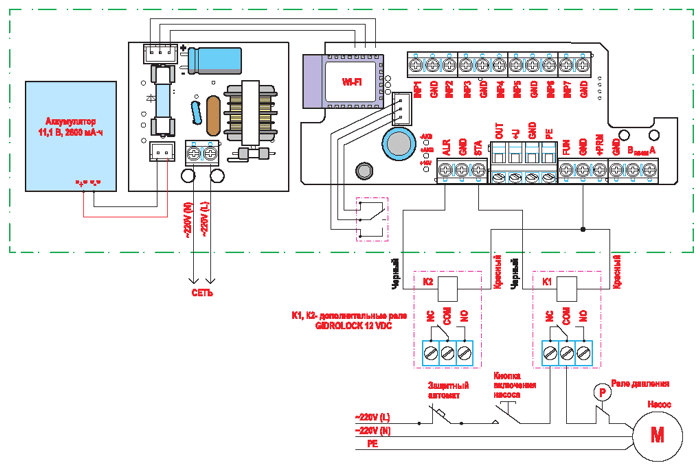

Подключение дополнительного реле позволяет осуществлять управление работой насоса высокого давления.

Подключение реле к клемме STATE позволит включать и отключать насос через мобильное приложение.

Реле, подключенное в клемме ALARM, отключит питание насоса только в случае обнаружения протечки.

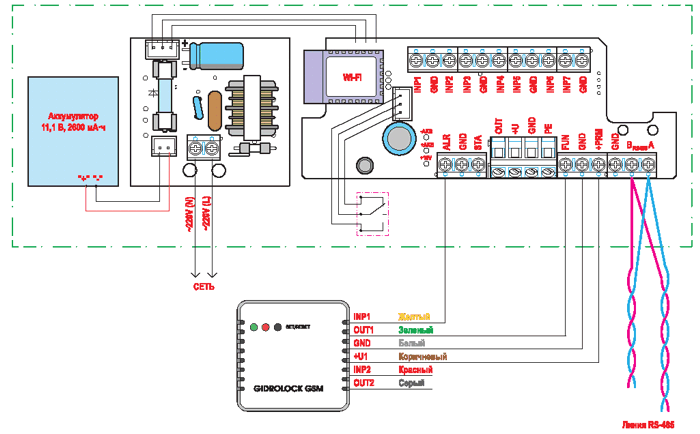

Подключение GSM модема Gidrolock позволяет отправлять SMS-оповещения об аварии на телефон пользователя.

Модель с интерфейсом RS-485 возможно подключить в линии связи через клеммы A и B на плате блока управления.

Цвета проводов для клемм A и B на рисунке показаны условно.

Входное сопротивление блока управления Premium Plus RADIO Wi-Fi составляет 96 кОм. Это позволяет к одной линии RS-485 подключать до 250 подобных устройств.

ВНИМАНИЕ! Для поддержания целостности сигнала линии RS-485 провода одного цвета подключаются к клеммам одного наименования.

Для снижения помех и повышения надежности передачи данных на концах линии RS-485 необходимо установить терминальные резисторы сопротивлением по 120 Ом.

Добавление радиодатчиков и радиопультов:

Данную функцию можно реализовать двумя способами - нажатием многофункциональной кнопки на плате блока управления или посредством добавления радиодатчиков и радиопультов в приложение Gidrolock (Smart Life).

При нажатии и удержании кнопки зуммер будет раз в секунду подавать звуковые сигналы, соответствующие одному из трёх режимов, в которые можно перевести устройство. Смена режимов происходит последовательно при удержании многофункциональной кнопки приблизительно через каждые 5 секунд.

• Одиночный сигнал – режим сопряжения с беспроводными радиодатчиками протечки WSR и WSR Long на частоте 868 МГц;

• Двойной сигнал – режим сопряжения с роутером Wi-Fi;

• Тройной сигнал – удаление всех радиодатчиков и радиопультов работающих на частоте 868 МГц из памяти устройства, сброс настроек блока к заводским, а также очистка настроек Wi-Fi;

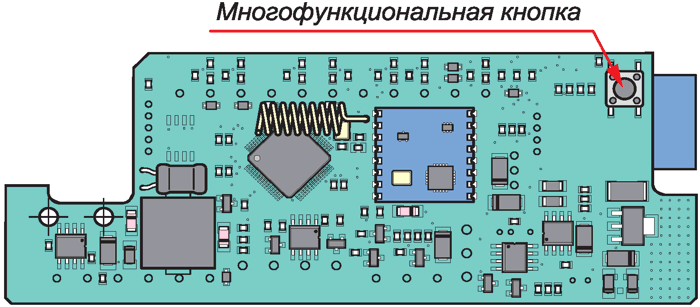

Нажмите и удерживайте многофункциональную кнопку на плате блока управления. Через 1-2 секунды зуммер начнёт воспроизводить прерывистые сигналы. Услышав одиночные сигналы, отпустите кнопку. Контроллер на 1 минуту перейдёт в режим сопряжения с беспроводными датчиками.

Увлажните или замкните контакты радиодатчика, который нужно записать в блок управления. Если записываете радиопульт – коснитесь его сенсора «Закрыть».

Получив активный сигнал, блок управления запишет датчик в свободную ячейку памяти и автоматически выйдет из режима сопряжения с беспроводными датчиками.

При помощи многофункциональной кнопки можно сразу удалить все радиодатчики и радиопульты. Для этого нажмите и удерживайте кнопку до начала звучания тройных сигналов зуммера после чего отпустите кнопку. Все коды радиодатчиков и радиопультов будут удалены, а настройки установлены по умолчанию. Но при этом также будут сброшены настройки Wi-Fi подключения.

В приложении Gidrolock (Smart Life), любой из 21 номеров радиодатчиков можно удалить или перезаписать индивидуально.

Кроме этого, в приложении можно задать имя любого датчика, установить опции безопасности и управлять режимами работы блока управления (см. раздел «Добавление радиодатчиков в приложении Gidrolock»).
